Joule Thief: "o'lish" batareyadan nima qadar energiya ajratib olish mumkin?

Kunduzgi paytda quyosh energiyasidan foydalangan holda ishlovchi quloqchinlar yoki kichik sensorlar uchun batareya almashinuvi — bu faqat bequvvatlik emas, balki qurilma hayot davrini qisqartiruvchi omil. Lekin agar "o'lish" batareyaning ichida hali ham kimyoviy energiya qolganini bilib olsak? Bu yerda fizika va oddiy radiokomponentlar yordamida amalga oshiriladigan Joule Thief ("Joul o'g'rigi") devri o'ynaydi. U batareya tarkibidagi oxirgi voltlarni ham ajratib olishga imkon beradi.

Nima uchun batareya "o'lmasdan oldin" to'xtaydi?

Oddiy chiroqcha yoki LED batareya bilan to'g'ri ulanib turganida, tok batareya ichidagi kimyoviy reaksiya kuchaytirib, filament yoki yarim o'tkazgich strukturasi orqali o'tadi. Batareya zaryadi kamayganida kuchlanish (voltage) ham pasayib boradi. LED uchun minimal kuchlanish chegarasi (odatda 3V) ga yetib kelganda, tok o'tishi to'xtaydi va chiroq yonib qolmaydi. Ammo batareya ichida hali ham 1.5V yoki undan kam kuchlanish mavjud bo'ladi — bu energiya oddiy devrda ishga tushirish uchun yetarli emas.

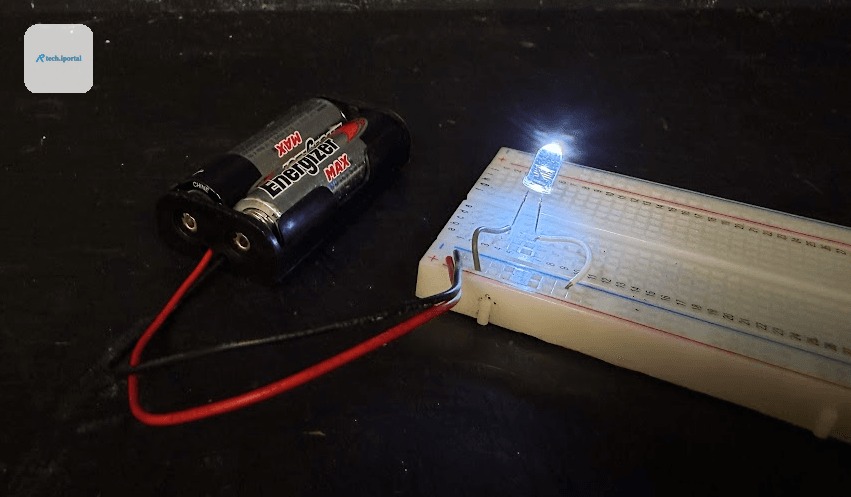

Bu yerda Joule Thief devri kuchlanishni o'saytirgich (step-up) transformator va transistor yordamida oshirib, LEDning ishga tushish chegarasini o'tkazib yuboradi. Natija: bitta 1.5V AA batareya bilan 3V talab qiluvchi oq LEDni yonish mumkin.

Transformator: Faraday qonunining amaliyoti

Devrning yuragi — qog'ozli metall yadro (odatda ferrit koltsa) uchiga o'ralgan uchta o'ramli transformator. Birinchi (birinchi) o'ram batareya va transistor bilan ketma-ket ulanadi. Ikkinchi (ikkinchi) o'ram LEDga, uchinchi esa transistor bazasiga (boshqaruv uchiga) ulanadi. Asosiy printip: Faraday induksiya qonuni. Agar magnet maydoni o'zgarib borsa, o'ramda qo'shimcha kuchlanish (EMDS) paydo bo'ladi. Transformatorning birinchi o'ramida tok o'tganda magnet maydon paydo bo'ladi, bu maydon o'zgarishi (tok yo'qolishi yoki paydo bo'lishi) ikkinchi va uchinchi o'ramlarda yuqori kuchlanishli pulslarni tug'diradi.

Muhim nuqta: magnet maydon o'zgarish tezligi qanchalik baland bo'lsa, indusklangan kuchlanish ham shuncha yuqori bo'ladi. Shuning uchun transistorning tez o'chib-yo'nishi shart.

Transistor: o'z-o'zini boshqaruvchi kommutator

Bipolyar (BJT) transistor bu yerda avtogeneratsiya tug'diruvchi element sifatida xizmat qiladi. Dastlab batareya tok birinchi o'ram va transistor bazasi (uchinchi o'ram orqali) orqali o'tadi. Tok o'sishi bilan magnet maydon kuchayib, uchinchi o'ramda bazaga nisbatan manfiy puls paydo bo'ladi. Bu transistorni qisqa vaqtdan so'ng o'chirib tashlaydi. Birinchi o'ramdagi tok to'xtaganda magnet maydon tezkor kamayib, ikkinchi o'ramda yuqori kuchlanishli (3V va undan ortiq) o'sish puls shakllanadi — bu LEDni yondiradi. Puls tugagach, bazadagi kuchlanish tiklanadi, transistor yana yoqiladi va sikl qayta boshlanadi. Bu jarayon sekundiga minglab marta takrorlanadi, LED esa inson ko'zi uchun doimiy yonib turib ko'rinadi.

Chiroqlar va LEDlar: samaradorlik farqi

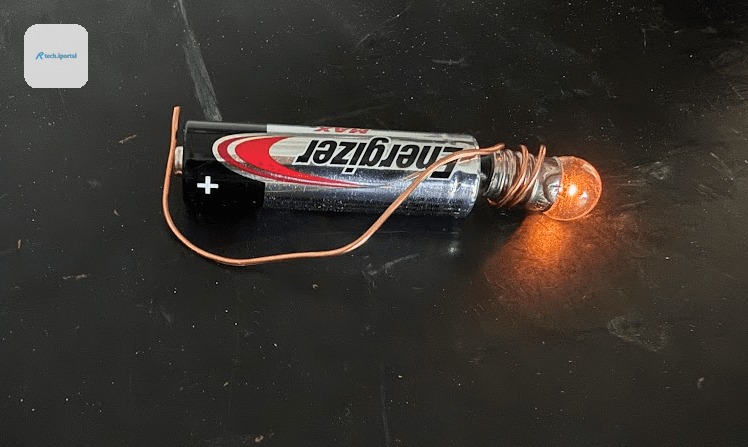

Manbada keltirilgan misolga ko'ra, tungston filamentli chiroq 4500°F (2480°C) issiqlanib yorug'lik beradi — bu energiyaning katta qismi issiqlikga ketadi. LED esa yarim o'tkazgich energiya to'qnashuvi prinsipi ishlaydi: elektronlar past energiya darajasiga tushganda foydali yorug'lik (foton) chiqaradi. Samaradorlik farqi 5-10 marta. Lekin LEDning kamchiligi — minimal kuchlanish chegarasi (forward voltage). Oq LED uchun bu 3V atrofida. Joule Thief bu chegara transformatorning o'ramlar nisbati (turns ratio) va induksiya pulsining balandligi hisobiga yechiladi.

Amaliy cheklovlar va ochiq savollar

• Tok kuchlanishi: Devr batareya ichidagi kimyoviy energiyaning barchasini ajratib olmaydi. Batareya ichidagi ichki o'zlashuvi (internal resistance) oshganida, tok pulslarining kuchlanishi yetarli darajada bo'lmaydi va generatsiya to'xtaydi.
• Effektivlik: Oddiy Joule Thief samaradorligi 50-70% atrofida. Zamonaviy kommutatsiya stabilizatorlari (boost converter IC) 90% gacha samaradorlik beradi, lekin ular alohida boshqaruv mikrosxemasiga va indiktorlarga ehtiyoj qiladi.
• Komponent tanlovi: Transistor (masalan, 2N3904 yoki BC547) kollektor tokiga va tezlikka mos kelishi kerak. Ferrit yadro chastotaga (odatda 50-200 kHz) mos kelishi va magnetik zayofatsizligi muhim.
• Xavfsizlik: Batareya polaryuzini buzish yoki qisqa devre qilish xavfi mavjud. Amaliyotda diod (shottky) qo'shimcha himoya sifatida ishlatiladi.

Qayerda va qachon foydalidir?

Joule Thief — bu kommersiy mahsulot emas, balki o'quvchi, hobiyst va qiyin sharoitlardagi autonom qurilmalar uchun yechim. Misol uchun:

• Qutqaruv operatsiyalarida qoldirilgan batareyalar bilan signal chiroqlarini yoqish.
• Quyosh paneli yuklamaydigan shimoliy sharoitlarda kichik sensor tarmoqlarini uzluksiz ishlatish.
• Radiokomponentlarni o'rganish va Faraday qonunini ko'zda tushuntirish uchun laboratoriya amaliyoti.

Asosiy g'oya: energiya yo'qolmaydi, u faqat holatini o'zgartiradi. Joule Thief bu o'zgarishni boshqarishning eng oddiy va ko'ngil ochar usullaridan biri. U texnologik jahldan emas, balki fizik qonunlarga chuqur tushunish va minimal resurslardan maksimal natija olish qobiliyatidan kelib chiqqan yechimdir.
